家用单相电表接线图  接线大全，图文分析！

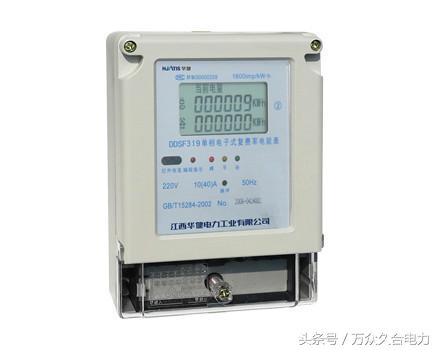

单相电表

电能表，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表，指测量各种电学量的仪表。

单相电度表是电度表的一种，电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。单相电表，则一般是民用，接220V的设备。电度表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。

请点击此处输入图片描述

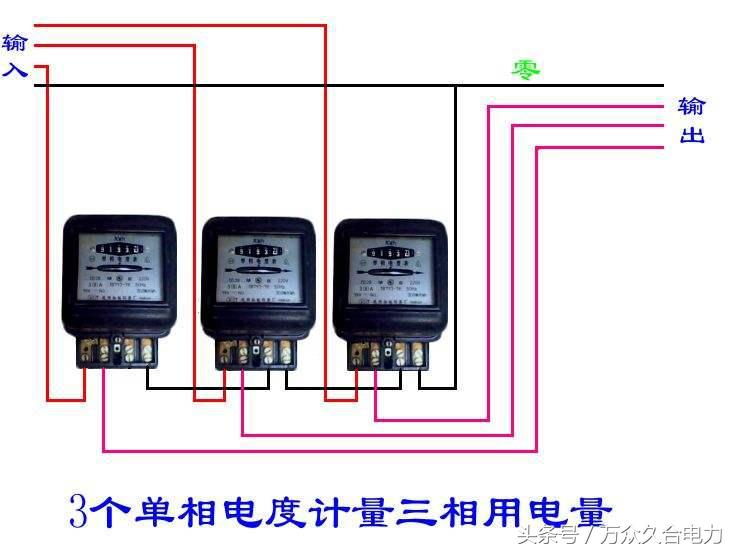

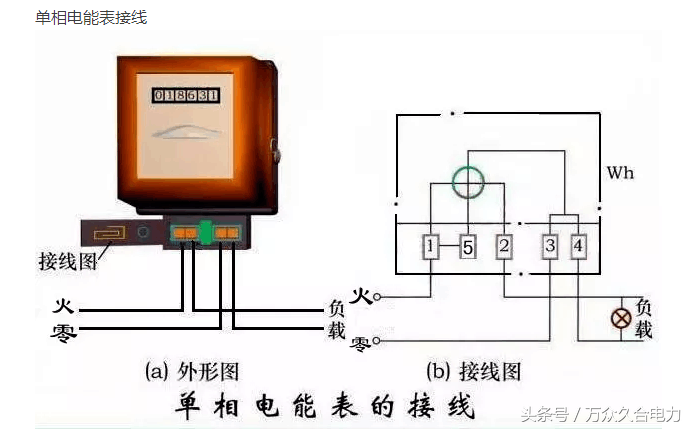

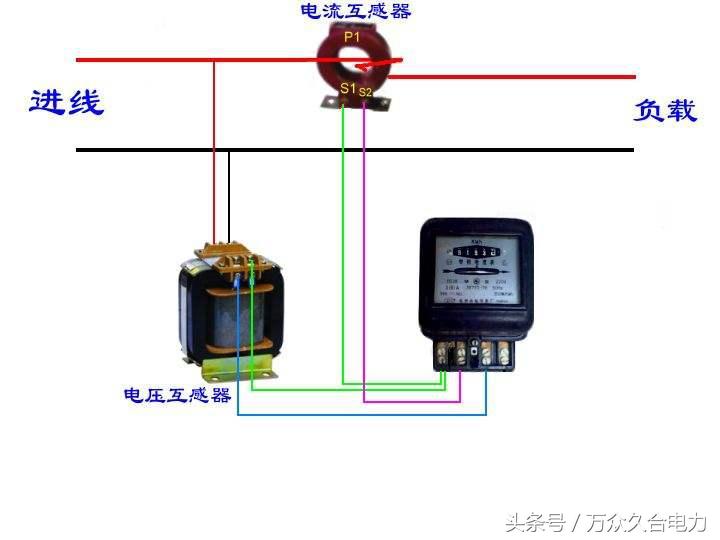

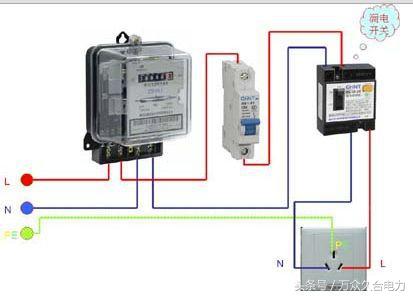

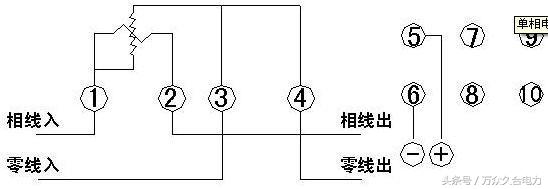

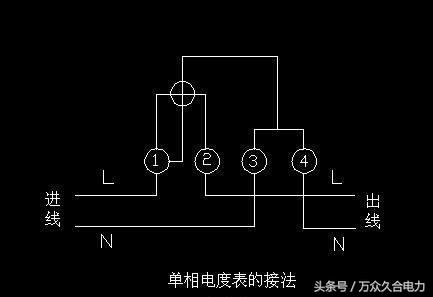

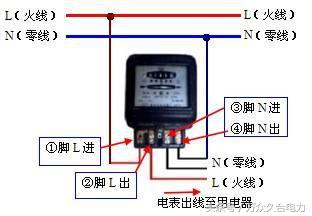

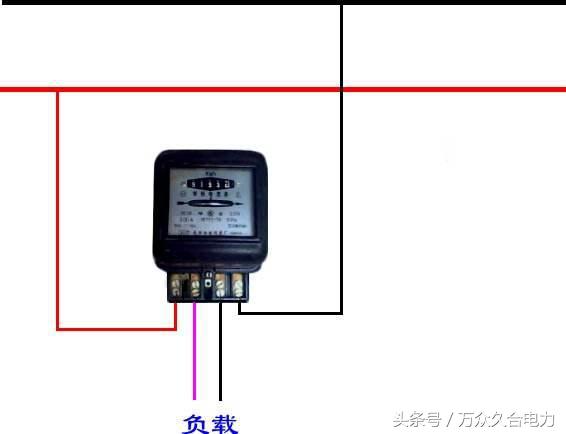

电度表的接线方法有两种：跳入式接法和顺入式接法;
