水电站混流式转轮简介

混流式水轮机又称法兰西斯水轮机，水流从四周径向流入转轮，然后近似轴向流出转轮，转轮由上冠，下环和叶片组成。混流式水轮机属于反击式水轮机，混流式水轮机的水流是径向进入转轮，轴向离开转轮。混流式水轮机可应用水头范围很广，从20m至700m水头都有相应的产品供使用。

混流式水轮机结构紧凑，效率较高，能适应很宽的水头范围，是目前世界各国广泛采用的水轮机型式之一。当水流经过这种水轮机工作轮时，它以辐向进入、轴向流出 ，所以也称为辐向轴流式水轮机。目前这种水轮机最大出力已经达到100万千瓦。是一种运用最广泛的一种水轮机。

混流式水轮机转轮结构

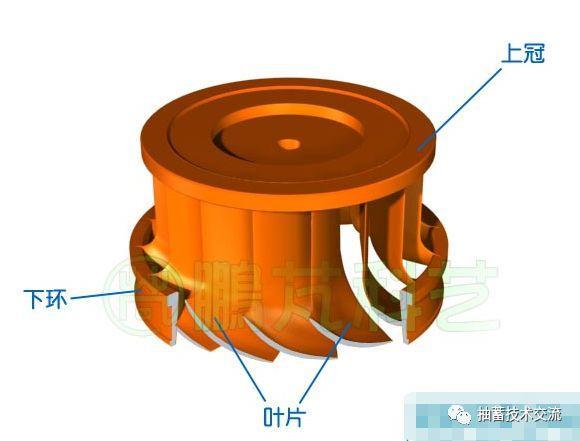

下面通过一个混流式水轮机转轮模型来介绍其工作原理与结构，模型有16个叶片，图1是这个转轮模型的立体结构图，多个叶片固定在上冠下面的锥面上，叶片下端固定在下环内侧，为看清叶片形状，剖开部分下环。

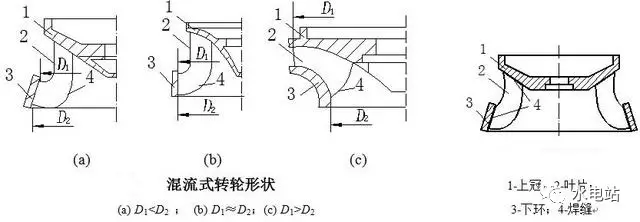

混流式水轮机因应用水头和流量不同，其转轮的形状也各不相同。图2-2(a)用于低水头、大流量的转轮，这类转轮出口直径D2大于进口直径D1；图2-2(c)用于高水头、小流量的转轮，这类转轮出口直径D2小于进口直径D1；图2-2(b)用于中等水头和流量的转轮，这类转轮出口直径D2和进口直径D1大致相等。由于转轮的应用水头和尺寸大小不同，其结构型式、材料和工艺都有所不同。通常有整铸转轮、铸焊转轮和组合转轮三种。

转轮制造型式

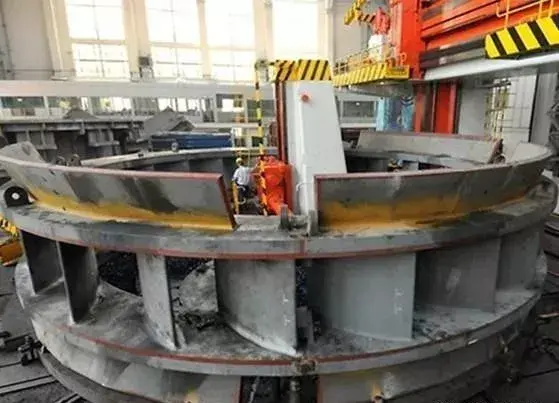

（1）整铸转轮。是指把叶片、上冠和下环整体铸造而成的转轮。这种结构适用于中小型转轮，特别是小型转轮用得最多。对高水头中小型转轮和低水头大型转轮，可采用 ZG270-500整铸。

(2)铸焊转轮。铸焊转轮是指将转轮的上冠、叶片和下环分别铸造，然后焊接成整体，铸焊转轮的不同部位，可以采用不同钢种，使得这种转轮结构更为经济合理，即上冠和下环可采用低合金钢或低碳钢，叶片采用镍铬不锈钢。

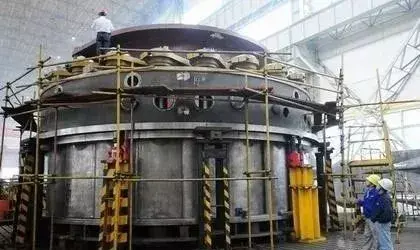

(3)组合转轮。当转轮直径大于5.5m时，因受运输条件或铸造能力的限制，有必要把转轮分半制作，运到现场再组合成整体。转轮各部分的组合连接方式不相同，其组合方法也不相同，我国主要采用上冠螺栓连接、下环焊接结构，在上冠连接处有定位销。
