止回阀结构及工作原理（附动图说明）

小编从前在化工装置里面巡检的时候，每次测量泵温度、振动的时候总会看看泵出口的止回阀，今天就让小编带大家一起看看止回阀的结构和原理。

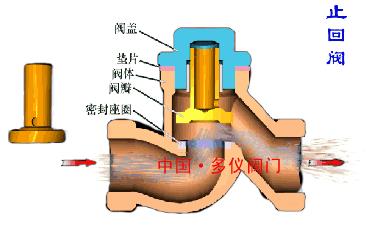

止回阀定义：止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。

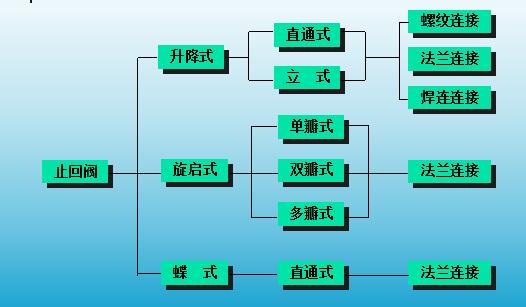

止回阀分类

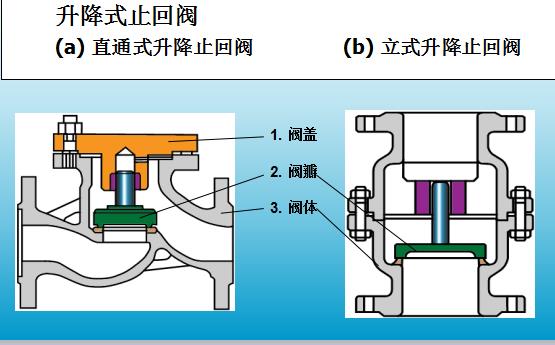

升降式止回阀

图片来源于网络

升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。

旋启式止回阀

图片来源于网络

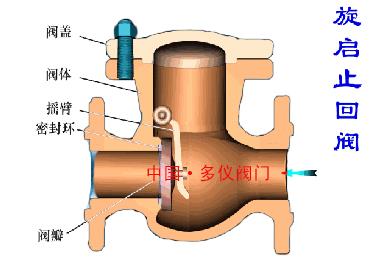

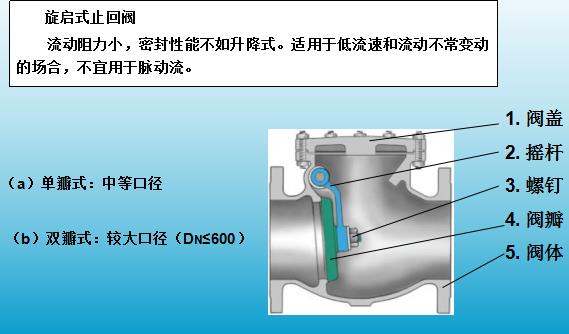

旋启式止回阀，阀瓣围绕阀座外的销轴旋转，应用较为普遍。

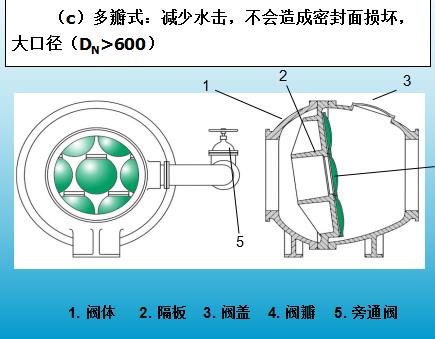

多瓣式止回阀

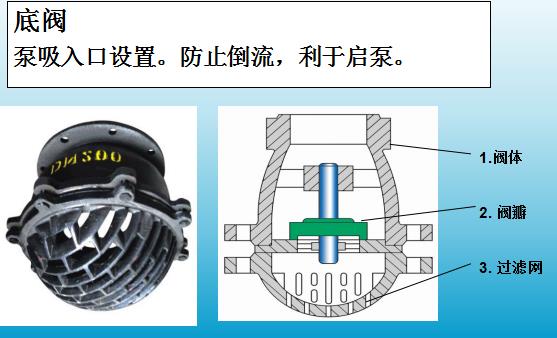

底阀

蝶形止回阀

视频加载中...

蝶式止回阀阀瓣围绕阀座内的销轴旋转。其结构简单，只能安装在水平管道上，密封性较差。

其实这种阀门结构比较简单，小伙伴们看懂了吗？喜欢就关注一下吧，每天更新石油化工设备技术!
